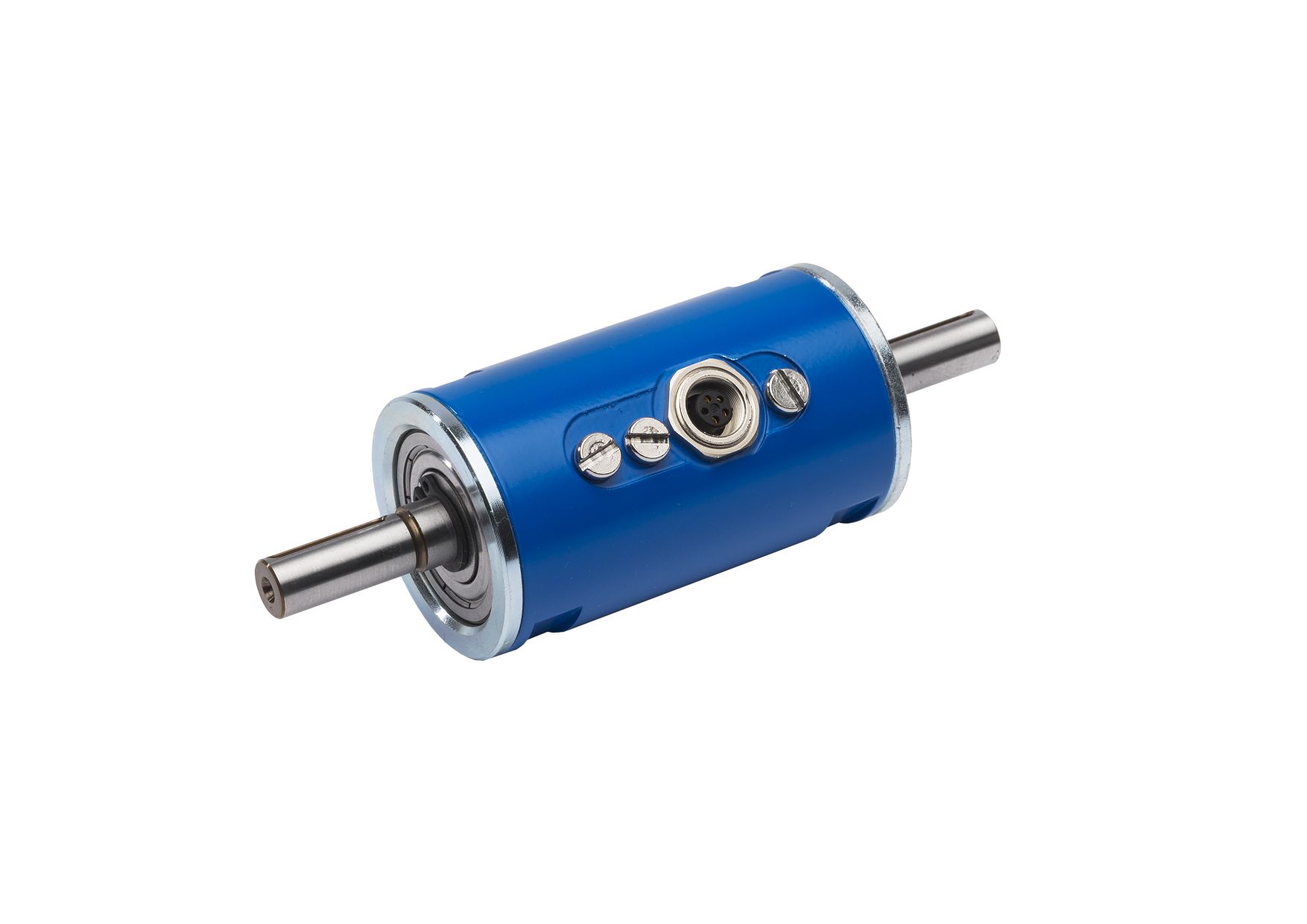

動態扭矩傳感器應用范圍
動態扭矩傳感器應用范圍十分廣泛,主要用于哪些方面?
扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量?jì)x器。應用范圍十分廣泛,主要用于:
1、電動機、發動機、內燃機等扭轉動力設備輸出扭矩及功率的檢測;
2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測;
3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測;
4、可用于污水處理系統中的扭矩及功率的檢測;
5、可用于制造粘度計;
6、可用于過程工業和流程工業中;
7、可以應用于實驗室,測試部分以及生產監控和質量控制;
非接觸式扭矩傳感器輸入軸和輸出軸由扭桿連接起來,輸入軸上有花鍵,輸出軸上有鍵槽。當扭桿受方向盤的轉動力矩作用發生扭轉時,輸入軸上的花鍵和輸出軸上鍵槽之間的比較位置就被改變了?;ㄦI和鍵槽的比較位移改變量等于扭轉桿的扭轉量,使得花鍵上的磁感強度改變,磁感強度的變化,通過線圈轉化為電壓信號。非接觸扭矩傳感器由于采用的短長接觸的工作方式,因而壽命長、可靠性高,不易受到磨損、有更小的延時、 受軸的偏轉和軸向偏移的影響更小,已經廣泛用于轎車平臺。
在動態扭矩傳感器中,常用的主要有應變式、磁電式、光纖式和光電式傳感器。
應變式非接觸傳感器利用了無線傳輸技術。隨著科技的進步和無線傳輸技術的發展,接觸式應變片傳感器輸出信號所用的導電滑環和刷臂已經能夠用無線傳輸模塊替代,從而克服了導電滑環和刷臂間的磨損,進步了測量精度。
磁電式扭矩傳感器是利用磁電轉換的原理,分析兩路輸出的電動勢信號的相位差,從而達到測量扭矩的目的。主要分為閉磁路式傳感器和開磁路式傳感器。
光纖式扭矩傳感器主要是利用光反射原理和相位差原理,將軸上相應的兩處位置反射的光信號讀取后并計較出相位差,由此能算出相應的扭矩值。但是光纖式傳感器易受環境影響,安裝調試也比較較困難。
光電式扭矩傳感器以光電感應元件為核心部件。當傳動軸上加載扭矩時,由光源發出的光的強度會(huì )發生相應變化,從而使光電元件的輸出電流發生變化。通過測量該變化值即可計較出扭矩值。
應變片扭矩傳感器
應變片傳感器扭矩測量采用應變電測技術。在彈性軸上粘貼應變計組成測量電橋,當彈性軸受扭矩產生微小變形后惹起電橋電阻值變化,應變電橋電阻的變化轉變?yōu)殡娦盘柕淖兓瘡亩鴮?shí)現扭矩測量。傳感器就實現如下的信息轉換;傳感器由彈性軸、測量電橋、儀器用放大器、接口電路組成。
高性能無線型
高性能無線扭矩傳感器將傳感器與無線通信技術結合在一起,實現了數據的無線傳輸。扭矩電信號由單片機控制的信號處理電路進行放大、A/D轉換之后,編碼器將采集到的數字量編碼傳送給發射模塊進行發送。接收模塊接收到數據后,解碼器將譯出的數據傳送給單片機,由LED顯示得到的扭矩數據值。傳感器數據采集發射電路由扭矩傳感器、信號處理片面、單片機和無線發射電路組成。扭矩傳感器將電阻應變片產生的應變電信號傳送到信號處理電路。信號處理片面對傳感器模擬信號提取放大,并進行模/數轉換。微處理器負責控制系統各片面器件的工作,并對數字信號進行處理。無線發射電路在微處理器的控制下,由編碼器將采集到的信息數據進行相應的編碼和處理,并用發射模塊發射出。實現無線傳輸。
電子式
電子式扭矩儀是一種針對風機、水泵試驗及現場能效評測的便攜式高性能軸功率測量?jì)x器。電子式扭矩儀創(chuàng )造性的摒棄了傳統機電式扭矩傳感器繁瑣、復雜、在很多現場環境下不易實現的安裝過程,實現了風機、水泵電機效率的實時測量,監測風機、水泵電機在使用過程中各環節的運行狀況,對研究風機、水泵電機的使用狀況提供了實時、真實、可靠的數據;避免了因機電式扭矩傳感器安裝不當對試驗結果造成的影響。
